L'essor des véhicules électriques nécessite des infrastructures de recharge adaptées. Ce guide complet vous accompagne pas à pas dans la conception et l'installation d'une borne de recharge à domicile, en respectant les normes électriques et de sécurité.
1. choix de la borne de recharge véhicules électriques
Le choix de votre borne de recharge est crucial. Plusieurs facteurs influencent cette décision pour une installation électrique optimale.
1.1 types de bornes de recharge
Différents types de bornes existent, avec des puissances et compatibilités variables. Le choix dépend de votre véhicule électrique et de vos besoins en termes de vitesse de charge.
- Bornes Type 2 (Mode 3): Standard européen pour la charge AC, jusqu'à 22 kW en triphasé. Idéale pour la recharge quotidienne à domicile.
- Bornes CCS Combo 2 (Mode 4): Standard pour la charge rapide DC, atteignant plusieurs centaines de kW. Plus coûteuses, réservées aux charges rapides.
- Bornes CHAdeMO (Mode 4): Un standard de charge rapide DC moins répandu en Europe, principalement utilisé par les véhicules japonais.
1.2 critères de sélection d'une borne de recharge
Plusieurs critères doivent guider votre choix: puissance de charge (kW) adaptée à votre véhicule (ex: 7kW, 11kW, 22kW), budget disponible (prix de la borne, installation comprise), fonctionnalités (gestion intelligente, Wi-Fi, compteur), dimensions et design.
Considérez la fréquence d'utilisation et l'autonomie de votre véhicule pour choisir la puissance optimale. Une borne 22kW permet une recharge complète plus rapide qu'une borne 7kW.
1.3 normes et certifications des bornes
La sécurité est primordiale. Assurez-vous que votre borne possède les certifications NF et CE, garantissant la conformité aux normes électriques européennes. Vérifiez auprès du fabricant la conformité aux normes NF C 15-100 et autres réglementations relatives à l'installation électrique.
1.4 exemples de bornes de recharge et prix
Les prix varient considérablement en fonction de la puissance, des fonctionnalités et du fabricant. Une borne de recharge monophasée de 7 kW peut coûter entre 600 et 1200 €, tandis qu'une borne triphasée de 22 kW peut aller de 1500 à 3500 €. N'oubliez pas les coûts d'installation.
2. analyse de l'installation électrique existante
Avant toute intervention, il est crucial d'évaluer votre installation électrique actuelle pour s'assurer de sa capacité à supporter la charge supplémentaire d'une borne de recharge.
2.1 évaluation du tableau électrique

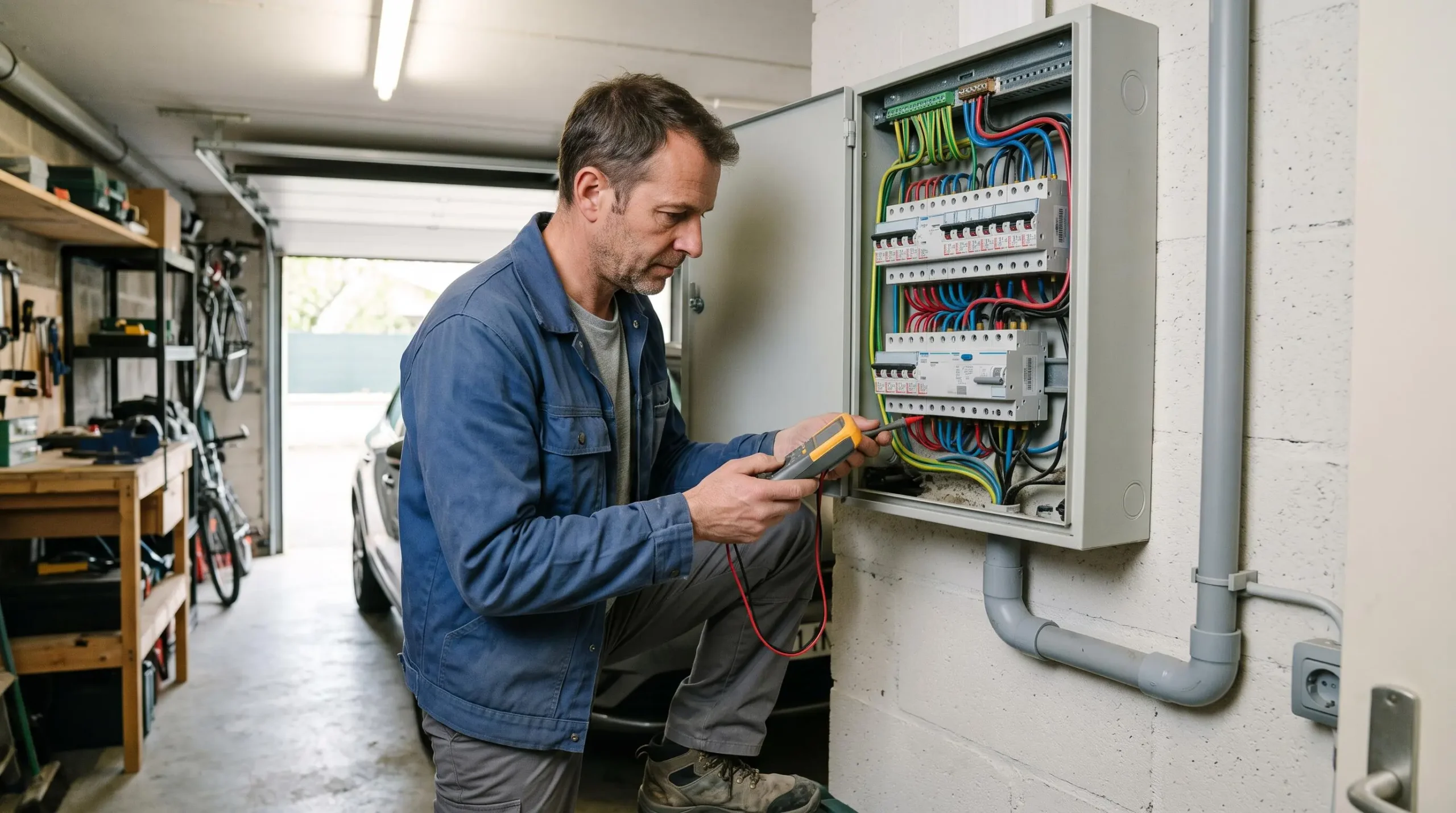

Vérifiez la capacité du tableau électrique (nombre d'ampères disponibles), l'espace disponible pour ajouter un nouveau disjoncteur, et la présence d'un disjoncteur différentiel 30 mA obligatoire pour les circuits extérieurs. Identifiez les circuits existants et leurs charges.
2.2 détermination de la puissance nécessaire
Calculez la puissance nécessaire pour la borne. Une borne de 7 kW monophasée nécessite un circuit de 32 A, tandis qu'une borne de 22 kW triphasée demande un circuit de 32 A par phase. Tenez compte de la consommation simultanée d'autres appareils électriques dans votre maison.
2.3 état du réseau électrique
Déterminez la capacité de votre réseau électrique (monophasé ou triphasé). Un réseau monophasé a une capacité limitée, contrairement à un réseau triphasé. Une augmentation de puissance du compteur peut être nécessaire.
2.4 diagnostic par un électricien qualifié
Il est fortement recommandé de faire appel à un électricien qualifié pour réaliser un diagnostic complet de votre installation. Seul un professionnel peut garantir la sécurité et la conformité de votre installation électrique aux normes.
3. conception du schéma d'installation de la borne
La conception d'un schéma d'installation précis est essentielle pour une installation électrique sûre et efficace. Voici les étapes clés.
3.1 choix du câblage pour la borne de recharge
Le choix du câble est crucial. La section du câble doit être adaptée à l'intensité du courant (en ampères) pour éviter la surchauffe et les risques d'incendie. La longueur du câble influe également sur les pertes d'énergie. Utilisez des câbles homologués pour les installations électriques extérieures.
- Section du câble: Calculée en fonction de l'intensité et de la longueur.
- Type de câble: Câble résistant aux intempéries pour une installation extérieure.
- Protection du câble: Gainage ou conduit pour protéger contre les dommages mécaniques.
3.2 parcours du câblage
Choisissez un tracé optimal pour le câblage, en évitant les passages à risques (proximité de sources de chaleur, zones humides). L'emplacement de la borne et du tableau électrique doit faciliter l'installation et le raccordement.
3.3 protection du câblage
Protégez le câblage avec des gaines ou conduits appropriés pour garantir une sécurité optimale et une protection contre les dommages mécaniques ou les intempéries. Des protections spécifiques peuvent être nécessaires selon l'environnement.
3.4 schéma électrique détaillé
Un schéma électrique clair est indispensable. Il doit inclure tous les composants: borne, câbles, disjoncteurs, différentiel, etc. Chaque élément doit être clairement identifié et référencé pour une installation et une maintenance faciles.
(Idéalement, inclure ici un exemple de schéma simplifié, ou un lien vers un modèle téléchargeable).
3.5 intégration d'un système de gestion intelligente (optionnel)
Un système de gestion intelligent offre de nombreux avantages: programmation de la charge, suivi de la consommation, connexion à une application mobile pour une meilleure maîtrise de l'énergie et une surveillance à distance.
4. aspects légaux et réglementaires
L'installation d'une borne de recharge est soumise à des réglementations strictes. Il est crucial de respecter les normes en vigueur pour une installation sûre et conforme.
4.1 normes électriques
L'installation doit être conforme aux normes NF C 15-100 et autres réglementations applicables en France. Ces normes garantissent la sécurité et la fiabilité de l'installation électrique.
4.2 responsabilités du propriétaire
Le propriétaire est responsable de la sécurité de l'installation. Il doit s'assurer que les travaux sont effectués par un professionnel qualifié et conformément aux normes en vigueur.
4.3 déclaration de travaux
Selon l'ampleur des travaux, une déclaration préalable de travaux peut être nécessaire auprès de votre mairie. Renseignez-vous auprès des services compétents de votre commune.
4.4 aides financières et subventions
Des aides financières et des subventions peuvent être disponibles pour encourager l'installation de bornes de recharge. Renseignez-vous auprès de votre région, de votre fournisseur d'énergie, ou d'organismes gouvernementaux pour identifier les programmes d'incitation disponibles.
5. mise en œuvre et maintenance
La mise en œuvre et la maintenance régulière de votre installation garantissent sa longévité et sa performance.
5.1 choix de l'installateur
Choisissez un électricien qualifié et expérimenté, spécialisé dans l'installation de bornes de recharge pour véhicules électriques. Un professionnel garantira une installation sûre et conforme aux normes.
5.2 étapes de l'installation

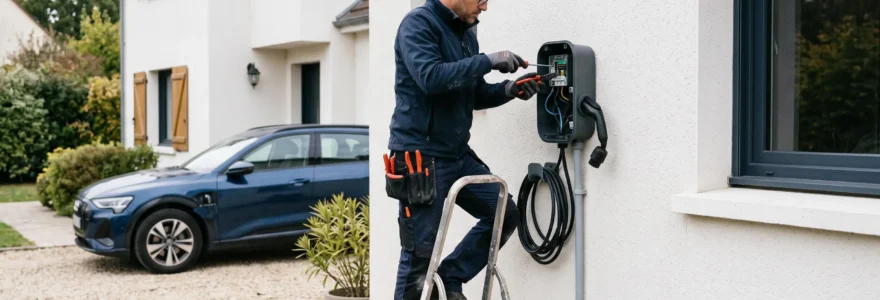

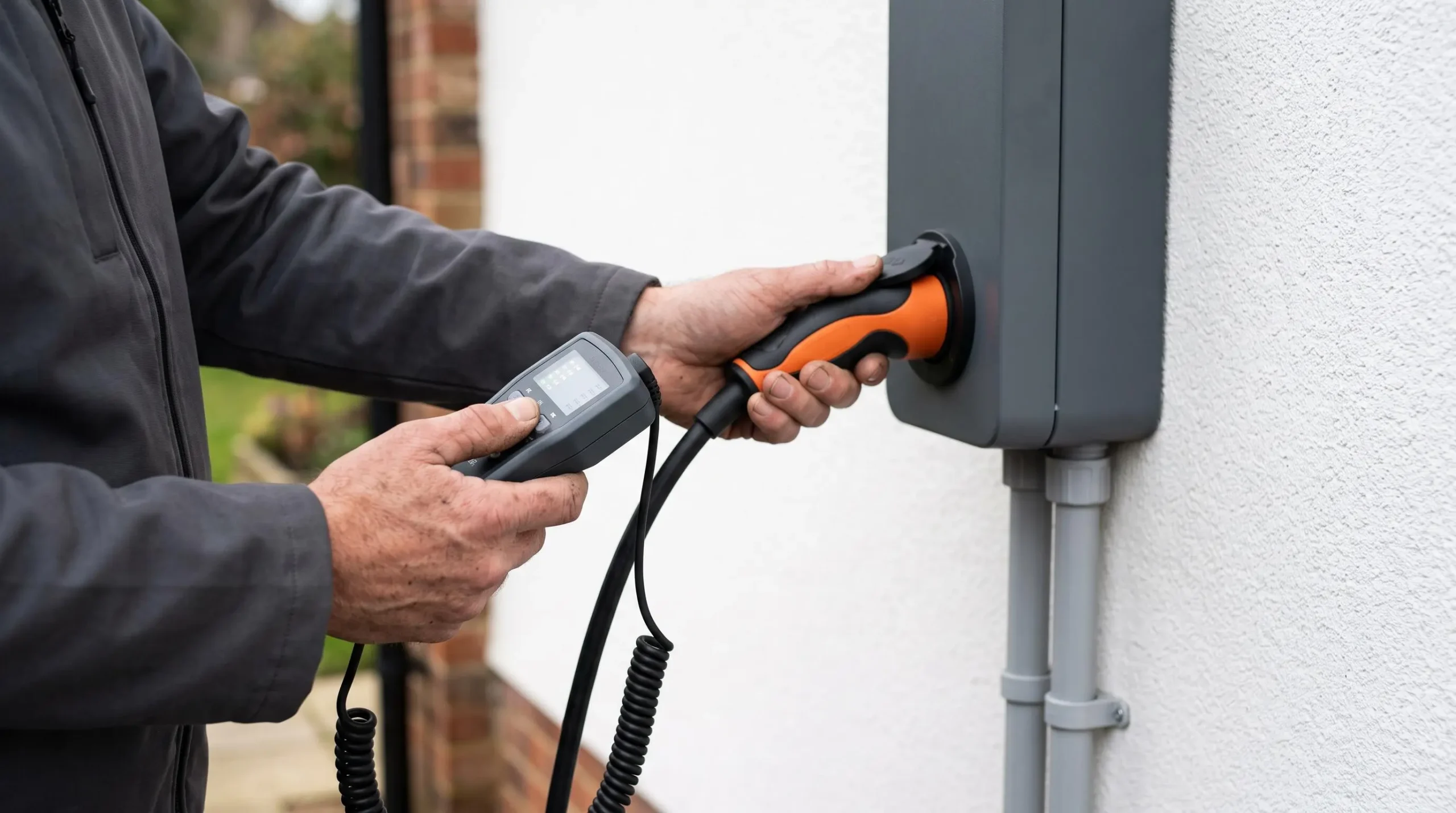

L'installation implique plusieurs étapes : passage des câbles, installation des disjoncteurs et du différentiel, raccordement de la borne, et tests de fonctionnement. Chaque étape nécessite précision et expertise.
5.3 maintenance préventive
Des contrôles réguliers permettent de prévenir les problèmes. Vérifiez visuellement les câbles, les connexions, et le bon fonctionnement de la borne. Des vérifications électriques périodiques par un professionnel sont également recommandées.
5.4 dépannage des problèmes courants
Des problèmes peuvent survenir (défauts de connexion, surchauffe...). Identifiez rapidement la source du problème et faites appel à un électricien si nécessaire pour éviter tout risque.
Ce guide fournit des informations essentielles pour installer une borne de recharge pour votre véhicule électrique. Cependant, pour une installation sécurisée et conforme, il est indispensable de faire appel à un professionnel qualifié.
